nanoCAD Механика PRO: возможности российской 3D САПР для машиностроения

nanoCAD Механика PRO

САПР для машиностроения. Позволяет конструкторам работать по отраслевым стандартам, ускоряя процесс разработки деталей, узлов и изделий.

Программный продукт nanoCAD Механика PRO включен за №23181 в Единый реестр российских программ для ЭВМ и БД в информационно-телекоммуникационной сети Интернет.

Нужна консультация Заказать

ЗАДАЧИ

Создание и редактирование 3D-моделей изделий

Проектирование деталей и узлов

Оформление чертежей согласно ЕСКД и ЕСТД

Геометрический и прочностной расчеты деталей машин, сосудов и аппаратов

Типовое проектирование с помощью библиотеки стандартных изделий

Работа в единой инженерной среде

Преимущества продукта

Интуитивно понятный интерфейс

Удобная работа с привычными инструментами моделирования параметрических моделей, листовых тел. Режим моделирования объектов свободной формы

Ускорение моделирования

Интегрированные в САПР интеллектуальные инструменты для создания типовых изделий

Поддержка отраслевых стандартов

Проектирование по ГОСТ и ОСТ, в также встроенная библиотека стандартных решений, доступная для редактирования и пополнения

Ключевые возможности

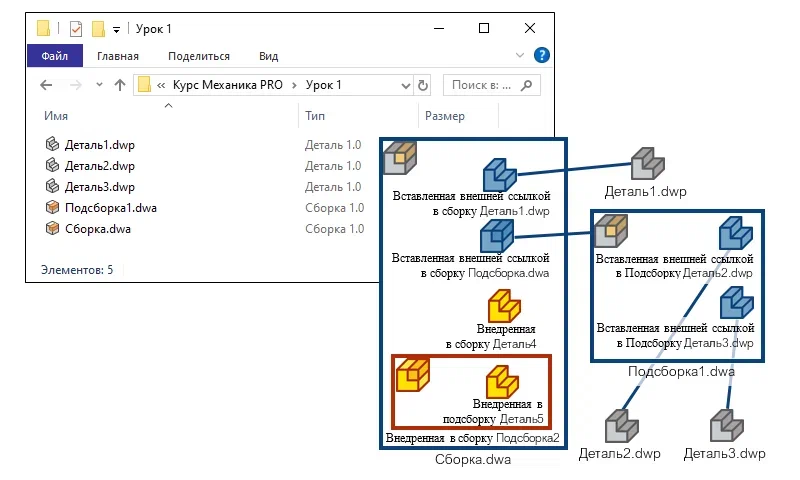

Детали, сборки и блоки

Оптимизированная работа с иерархией файла обеспечивает удобное и интуитивное управление деталями, сборками и блоками

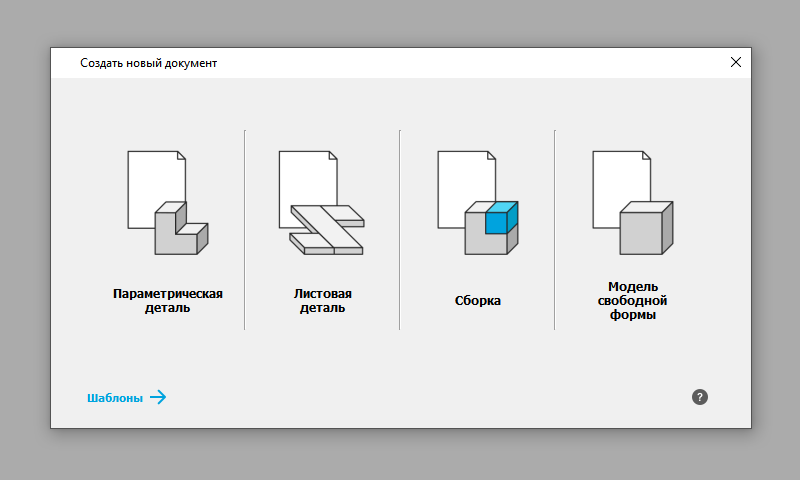

Отдельные форматы файлов

Индивидуальные форматы файлов для деталей и сборок (.dwp и .dwa) обеспечивают удобство работы с различными элементами проекта

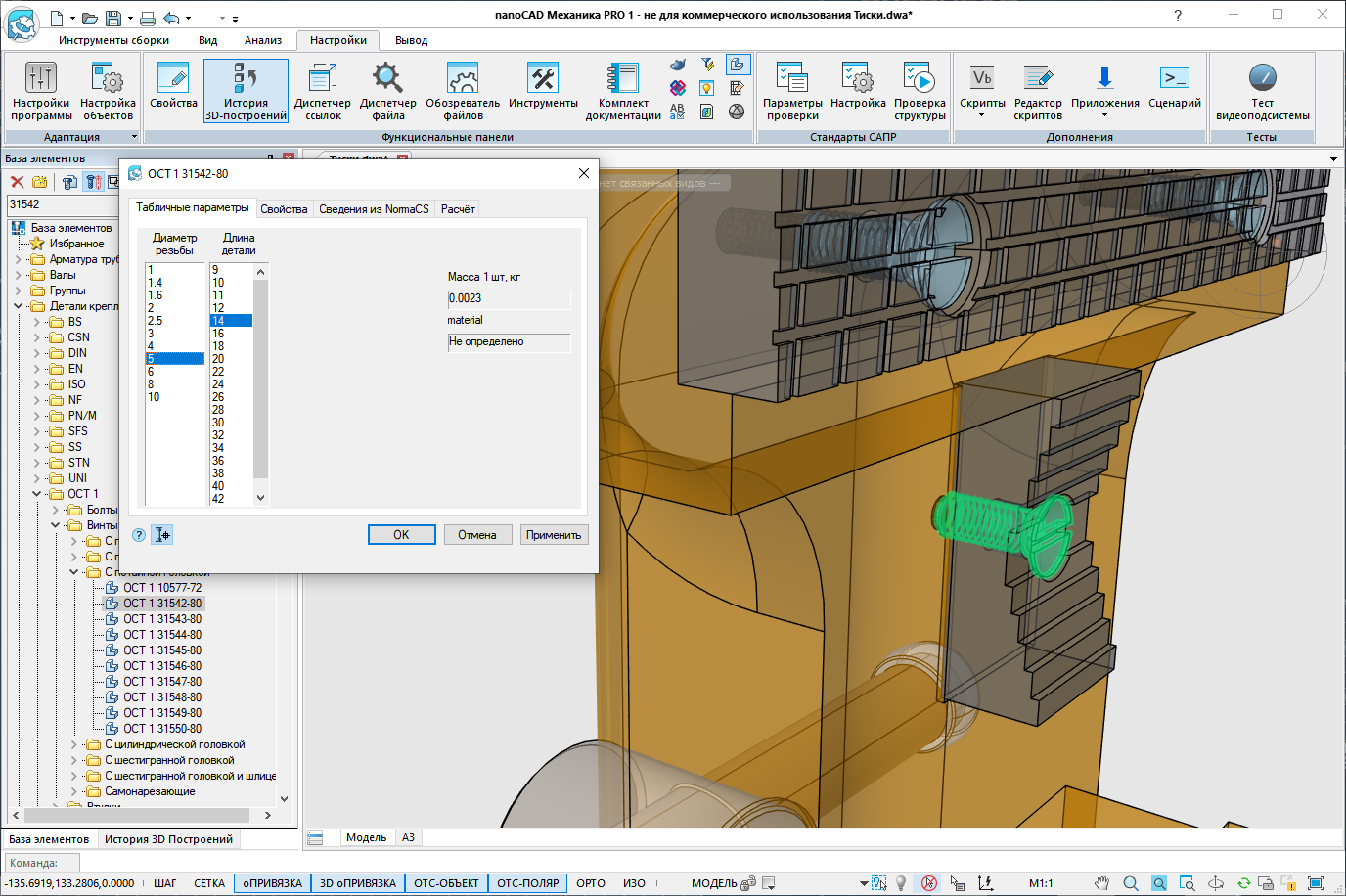

Библиотека стандартных изделий

Доступ к настраиваемой библиотеке стандартных элементов по ГОСТ, ОСТ, DIN и ISO

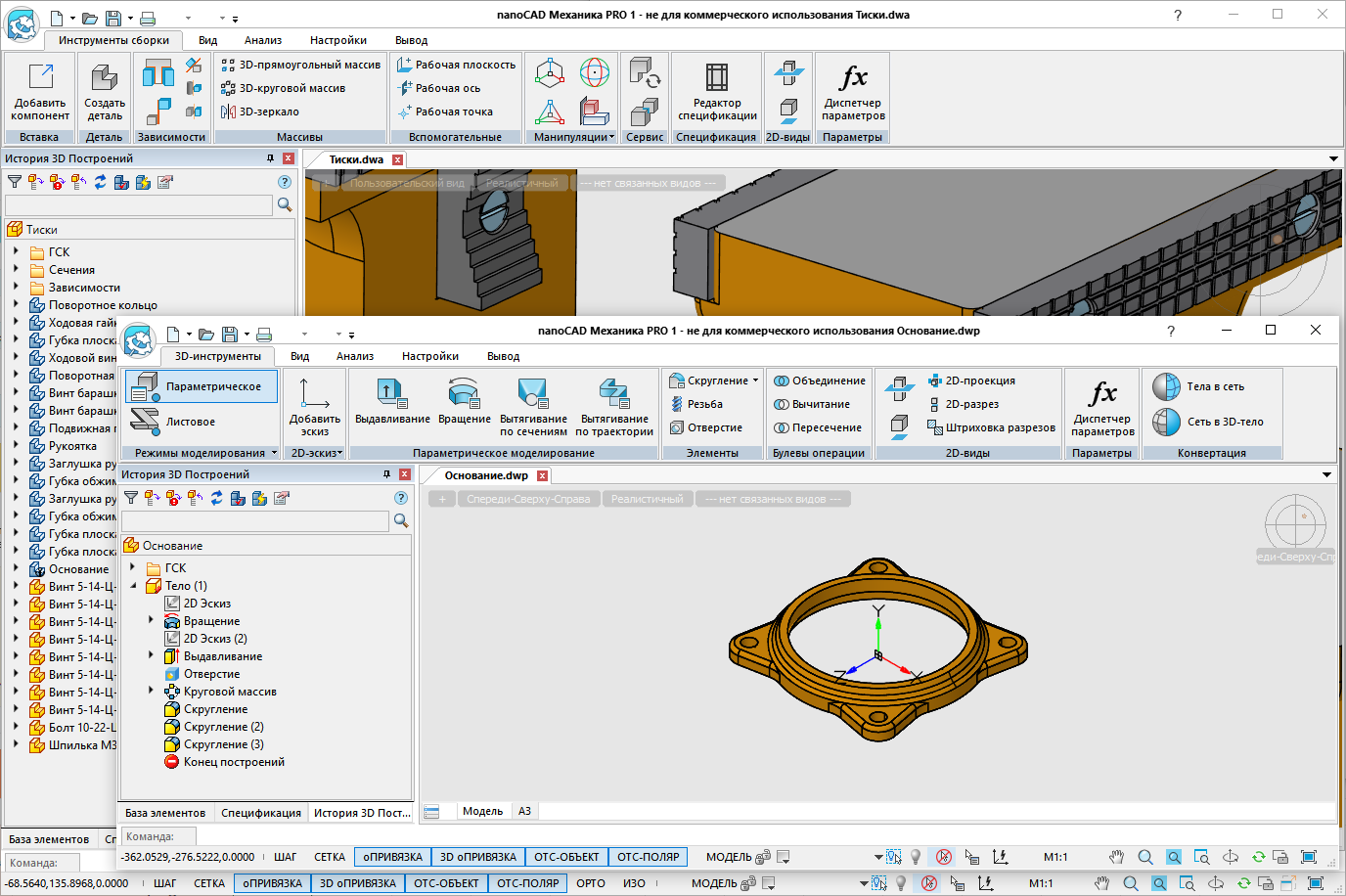

Панели инструментов

Четыре режима 3D-проектирования с уникальным набором команд, каждый с собственной лентой инструментов для максимальной эффективности

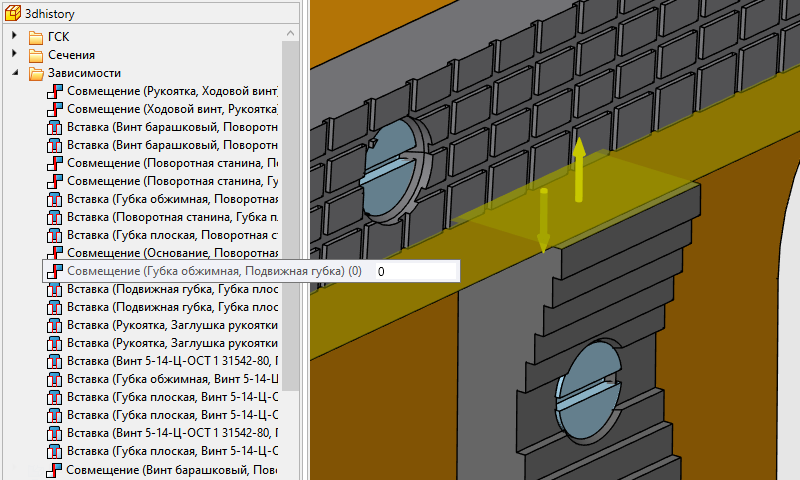

История 3D-построения

В сборках каждому типу элементов выделена отдельная папка. Такой подход улучшает навигацию и структурирует процесс работы с 3D-моделью

Определенные эскизы

Цветовая индикация для полностью определенных и свободных элементов в эскизе упрощает процесс визуального анализа и дополнения геометрии

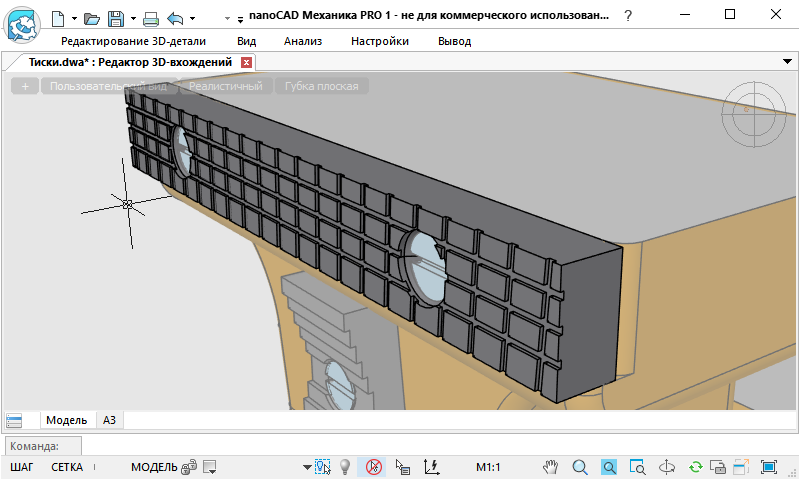

Современный визуальный стиль

Используется современное отображение компонентов в области моделирования, что придает проекту современный и стильный вид

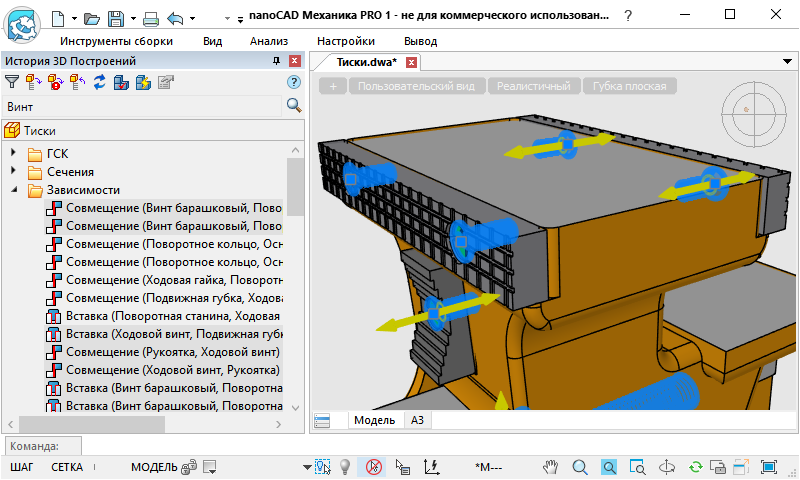

Быстрый поиск

Удобное поле для поиска компонентов в истории построений ускоряет доступ к нужным элементам проекта. Легко найти взаимосвязи между компонентами

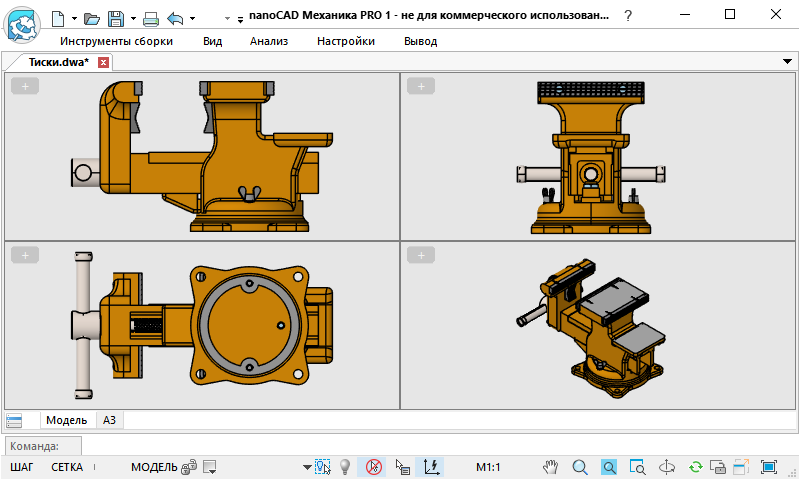

Стандартные машиностроительные виды

Локатор и схема расположения стандартных видов соответствуют машиностроительным стандартам и обеспечивают более точное понимание пространственных отношений в проекте

Новые возможности

Болтовые соединения

Добавлен новый инструмент для проектирования стандартных крепёжных узлов. Он создает как отдельные соединения, так и массивы болтов, винтов и шпилек по ГОСТ и ISO, автоматически подбирая длину деталей, создавая отверстия и формируя комплект крепежа, включая гайки и шайбы.

Проектирование сосудов и аппаратов

Внедрен специализированный инструмент для 3D-проектирования сосудов и аппаратов. В едином диалоге доступны все основные элементы: обечайки, днища, штуцеры, люки, фланцы и опоры.

Фланцевые соединения

Реализован инструмент для построения фланцевых соединений, обеспечивающий автоматическое создание комплектов фланцев, прокладок и болтовых соединений. Поддерживаются различные типы уплотнительных поверхностей: плоские, шип-паз и выступ-впадина. В базе элементов представлены крепёжные детали по ОСТ и ГОСТ.

Проектирование трубопроводов в 3D

Добавлен модуль проектирования трубопроводов, реализованный в виде мастера, обеспечивающего автоматическую прокладку трасс и расстановку арматуры.

Поддерживаются различные типы трубопроводов: сварные, конические, резьбовые, с развальцовкой.

2D-эскиз

• Добавлены справочные размеры, не влияющие на геометрию и отображающие актуальные параметры эскиза.

• Реализован новый элемент Паз (SLOT) с четырьмя типами прорезей – прямыми и дуговыми, с центрированием или по точкам.

• В команде Проецировать на эскиз (PSPROJ) теперь поддерживаются криволинейные поверхности.

• Внедрена новая команда Проецировать силуэт тела (PSPROJSOLID) для формирования контуров 3D-тел.

3D-моделирование

• Введена команда Оболочка (MC3DTHICKNESS) для создания тонкостенных тел из сплошных моделей.
• Добавлена опция создания тонкостенных элементов для операций Выдавливание, Вращение, Вытягивание по траектории.
• Команды Фаска и Скругление теперь поддерживают включение в линейные и круговые массивы.
• Реализована возможность создания центральной плоскости между непараллельными гранями в команду построения рабочих плоскостей.
• Внедрены выбор плоскости построения, новые точки вставки и автоматическое именование объектов в истории построений для элементарных тел.

Листовой металл

• Линии сгиба на развертках приведены в соответствие требованиям ГОСТ.

• Команда Жалюзи дополнена проверкой допустимых значений и взаимосвязанных параметров.

• Добавлена автоматическая проверка корректности геометрии при построении завальцовок.

Работа с растровыми изображениями

Появилась новая вкладка Растр, обеспечивающая загрузку, редактирование и обработку растровых подложек без использования внешних программ.

Поддерживаются регулировка яркости, контрастности, прозрачности, обрезка изображения и полуавтоматическая векторизация линий. Функционал особенно полезен при оцифровке бумажных чертежей и архивных материалов

Интерфейс и инструменты

• Добавлены панели управления вспомогательной геометрией и ограничивающей призмой.
• Введены инструменты выбора по каркасу и по граням.
• В истории построений автоматически формируются папки Эскизы и Рабочая геометрия.
• Обновлена строка состояния: текстовые параметры заменены на иконки режимов.

Анализ и совместимость

• Расширена команда Массовые характеристики (MASSPROP) – теперь можно анализировать группы тел и получать результаты с указанием единиц измерения.
• Добавлена поддержка импорта форматов Autodesk Inventor (.ipt, .iam), SOLIDWORKS (.sldprt, .sldasm), Siemens NX (.prt, .asm) и PTC Creo (.prt, .asm).

Технические требования

Операционная система

Microsoft Windows 8.1, 10, 11, архитектура x64
Astra Linux Special Edition, архитектура x86–64, очередное обновление 1.7, 1.8, уровни защиты: Базовый (Орел), Усиленный (Воронеж). Режим Максимальный (Смоленск) поддерживается с ограничениями
Альт рабочая станция 10, К 10, архитектура x86–64
РЕД ОС 7.3, 8, стандартная редакция, сертифицированная редакция, архитектура x86–64

AlterOS 7.5, 9.6 архитектура x86–64

Процессор

Минимальные требования: процессор с тактовой частотой 2 ГГц
Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

Минимальные требования: 4 Гб
Рекомендуемые требования: 16 Гб и выше

Разрешение экрана

Стандартные мониторы: 1920 x 1080
Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)

Видеоадаптер

Минимальные требования: графический процессор с объемом видеопамяти 1 Гб
Рекомендуемые требования: графический процессор с объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

7 Гб и более на системном диске (для установки программы)

Примечание

При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы.
